夸父计划

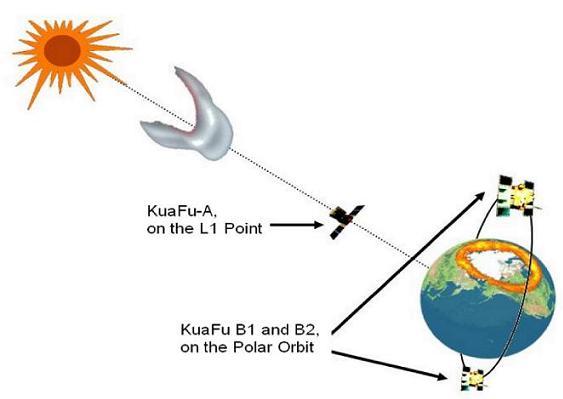

夸父计划示意图

夸父计划

什么是夸父计划
“夸父计划”由三颗卫星组成,其中A星设置在距地球150万公里的日地连线上,用来全天候监测太阳活动的发生及其伴生现象。另两颗卫星B1和B2在地球极轨大椭圆轨道上飞行,用来监测太阳活动导致的地球近地空间环境的变化。

夸父A飞行任务
L1点位于日地连线上,距地球150万公里,该点具有观测太阳活动的天然优势,因此,夸父A卫星选择L1点附近作为目标飞行位置。目前,只有NASA和ESA为数不多的航天器,如SOHO、ACE、ISEE等飞行器到达过L1点。

夸父A有效载荷
主要有效载荷:
EUV/FUV成像仪(EDI)
日冕动力学成像仪(CDI)
射电爆发监测仪(RBI)
太阳风仪器包(SWIP)
太阳高能粒子探测器(SEPS)

有效载荷总需求:
总质量约93kg、总功率约83 W、总数据率约175kbps

夸父A有效载荷实施关键技术
日冕动力学成像仪(CDI)对卫星姿态控制精度要求很高,其中对日方向(滚动轴方向):
姿态指向精度要求≤45arcsec,
姿态稳定度要求≤3arcsec/30s。

夸父A卫星初步考虑
1.轨道考虑:
(1)转移轨道:拟采用直接转移轨道
(2)任务轨道:拟采用Halo轨道
(3)肼燃料:包括转移轨道初始加速、修正和任务轨道维持100kg(△V=300m/s)

2.夸父A 卫星基于模块化结构,主要由两个部分组成:
有效载荷模块(PLM)
平台服务模块(SVM):包括7个子系统
结构子系统(STS)
热控子系统(TCS)
姿轨控子系统(AOCS)
数据管理子系统(DMS)
测控子系统(TT&CS)
数传子系统(DTS)
电源子系统(PSS)

3.主要参数:
尺寸:1350mm×1440mm×1400mm(展开前)
5500mm×5200mm×3300mm(展开后)
质量:总质量: 800Kg
载荷: 200Kg
平台: 500Kg(包含100Kg 肼)
余量: 100Kg
功耗:总功耗: 520W
载荷: 120W;平台: 320W;余量: 80W
测控:频段: S band
数据率: ≥1Kbps
数传:频段: X band
数据率: ≥180Kbps
姿态控制:指向精度: ≤ 45”(X axis)
姿态稳定度: ≤3”/30s(X axis, short time)

夸父B飞行任务
夸父B飞行任务目标是实现一天24小时,一周7天连续观测北极光的分布为了实现这个目标,夸父B有两颗同样的卫星组成: 夸父B1和夸父B2
轨道:两颗卫星的轨道位于同一极轨上,呈共轭飞行状态, 远地点7Re,近地点1.8Re

夸父B有效载荷
UV极光监测照相机(UVAMC)
极紫外光谱成像仪(FUVSI)
宽视角极紫外线成像仪(WFAI)
中性原子成像仪(NAIK)
磁通门磁强计(FGM)
高能带电粒子探测仪器(HECPE)
三频相干信标(RSE)

夸父B卫星初步考虑
自旋转速: 6rpm
星体直径:2.9m
星体高度:1.3m
电源功率:300W
质量:总质量:400kg
其中载荷:43kg
寿命:>3年
