     地磁场观测


DI磁通门经纬仪

DI磁通门磁力仪是利用磁通门传感器轴向与外磁场正交时检出磁场为零的特点，将磁通门探头安装在经纬仪望远镜顶部制成的地磁场偏角D、倾角I观测仪器。

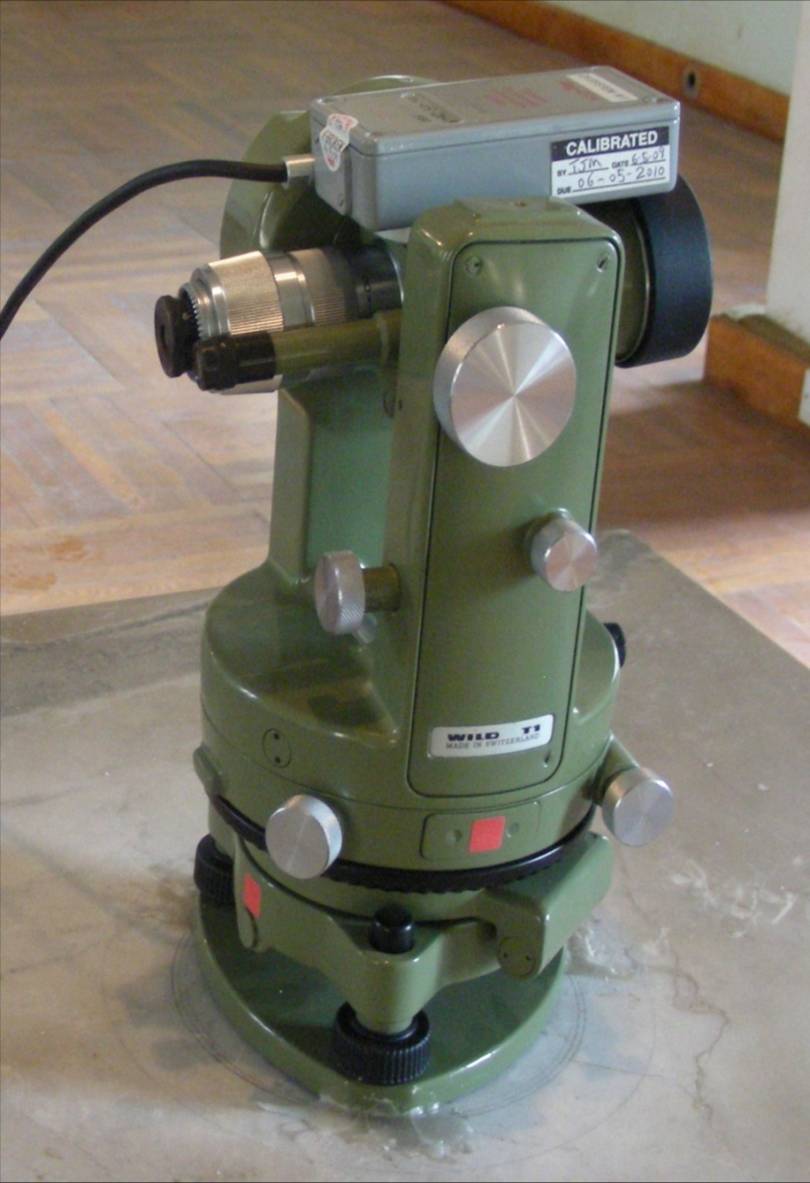

Mag01DI磁通门磁力仪

测量范围： 0.1nT 到 2mT
测量最大分辨率： 0.1 nT
温度漂移：0.01nT/ °C
校准准确度：0.1％
望远镜放大倍数：30X
条状水准泡灵敏度：30秒
度盘读数：微分计直读6秒
工作温度范围：-10 to +50°
工作湿度：<80％，非冷凝。

Overhauser磁力仪

仪器探头中充有富含质子且添加自由基的液体，在射频磁场轰击下，发生overhauser效应，产生大量极化质子并被偏转到旋转面，射频断电后，质子沿磁场方向旋进，通过测量旋进频率，进而得到磁场值。Overhauser磁力仪采用的是动态极化的方式，其旋进频率f与地磁场T关系为：T=23.4874 f

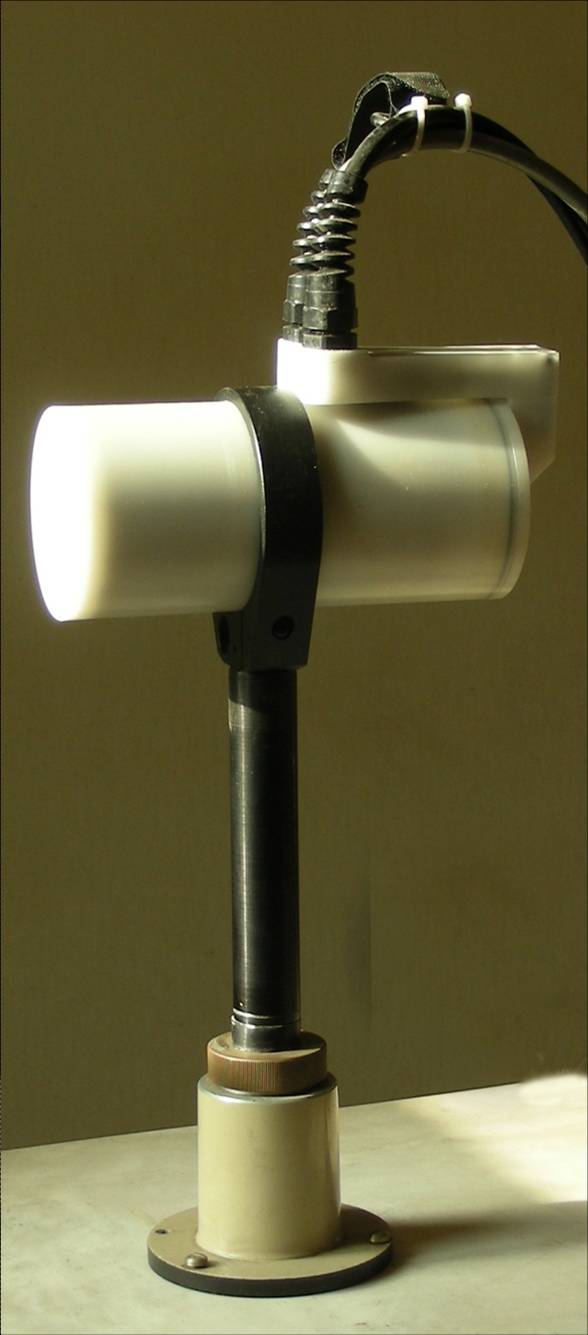

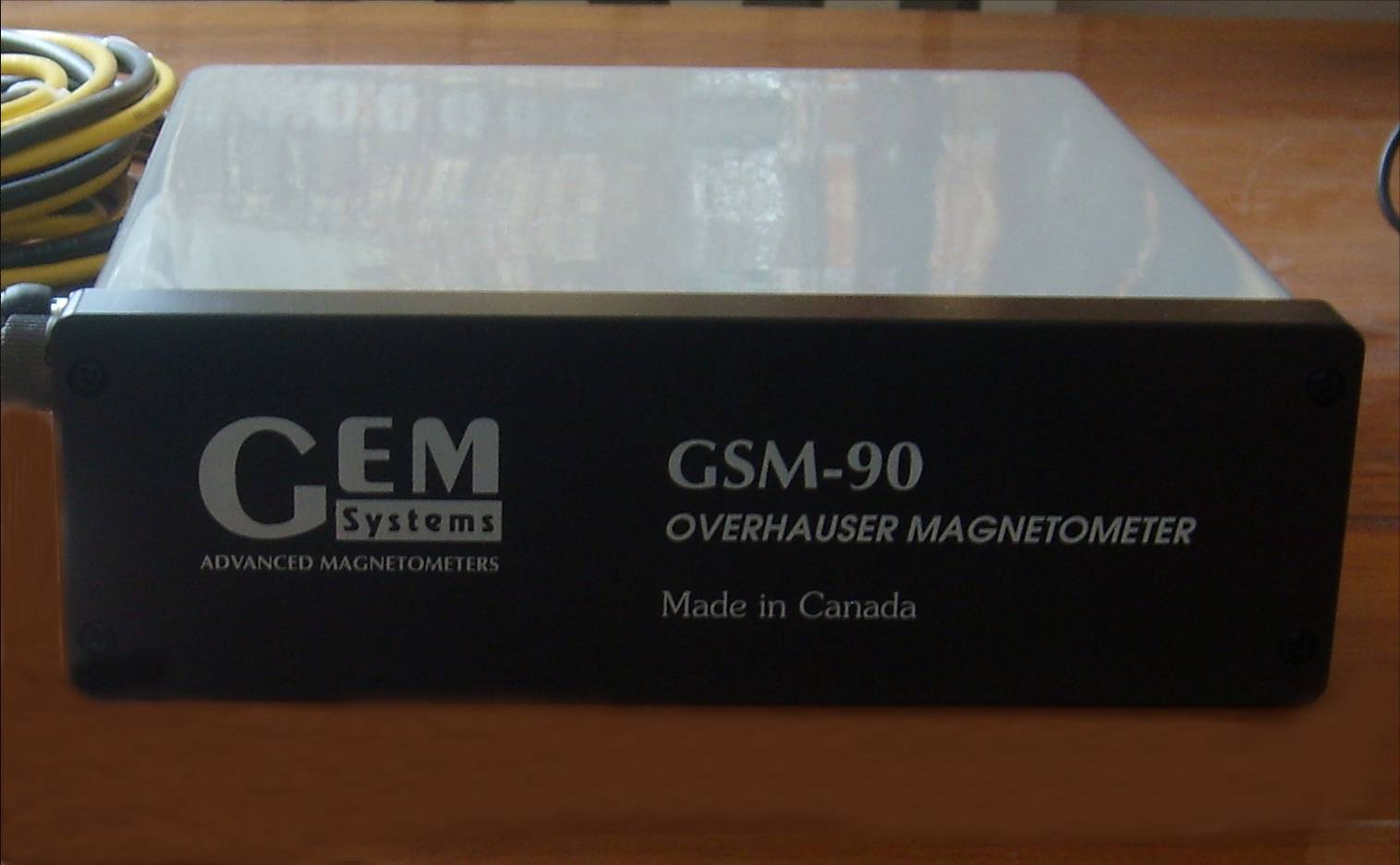

GSM90F Ovehause磁力仪

测量范围：20000～120000nT
测量分辨率： 0.01 nT
绝对精度：0.2nT
采样率；1～3600秒
功耗：12V，最大时200mA，平均40mA
RS-232传输速率：115kb
梯度容限：>10000nT/m
长时间稳定：<0.05nT/年
工作温度范围：-40 to +60°
