     地球电离层观测


电离层测高仪

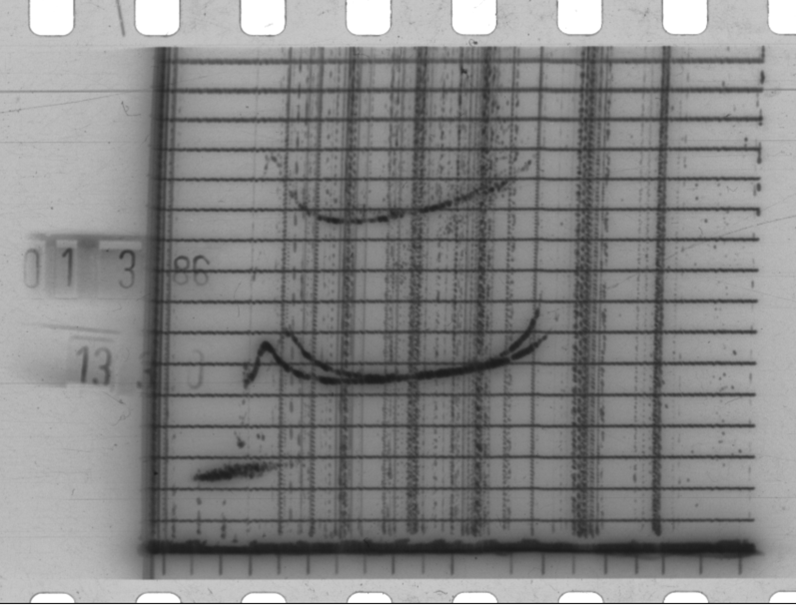

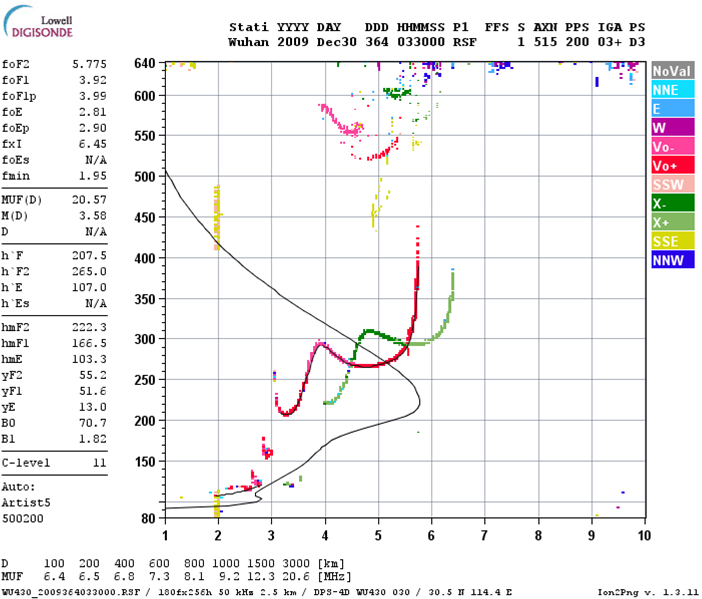

通过垂直发射扫频高频脉冲波,当电波频率等于电离层等离子体频率时,信号发生反射。测量从电离层反射回波到达接收机的时间延迟,获得各频率点电离层虚高,即 频高图。从观测到的频高图,可度量反演获得电离层参数、电子浓度剖面等。

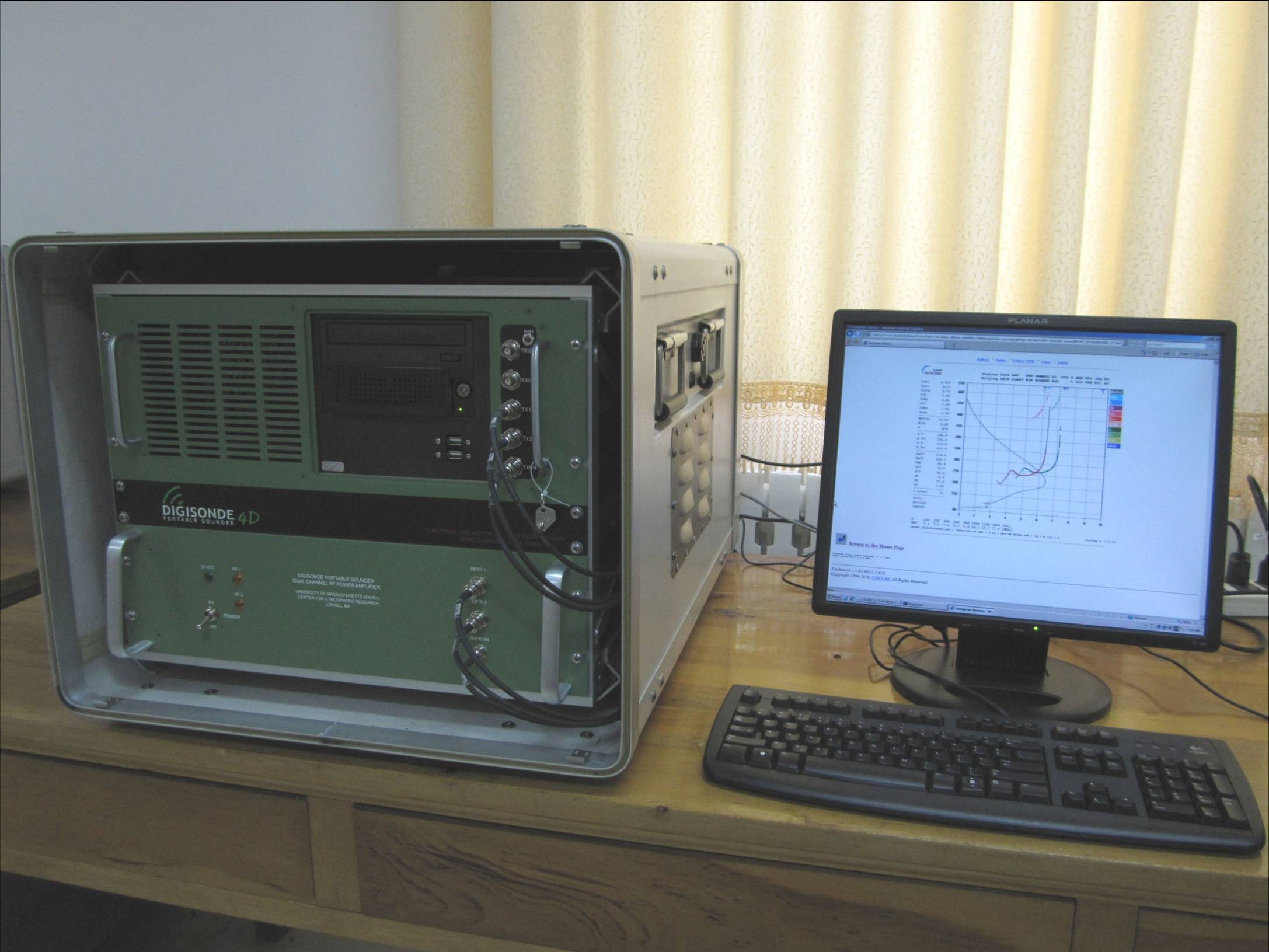

DPS电离层数字测高仪
峰值功率:300W
信号编码:互补码,单脉冲
频率范围:0.5-- 30 MHz
频率最小步进:1 kHz
脉冲重复频率:100,200 Hz
高度窗口数:256,512
高度分辨率:2.5, 5.0, 10.0 km
动态范围:70 dB
接收机灵敏度:-130 dBm
接收机带宽:34 kHz /-6 dB
自动实时度量频高图,获得电离层参数和电子浓度剖面
