     地球电离层观测


VHF电离层相干散射雷达

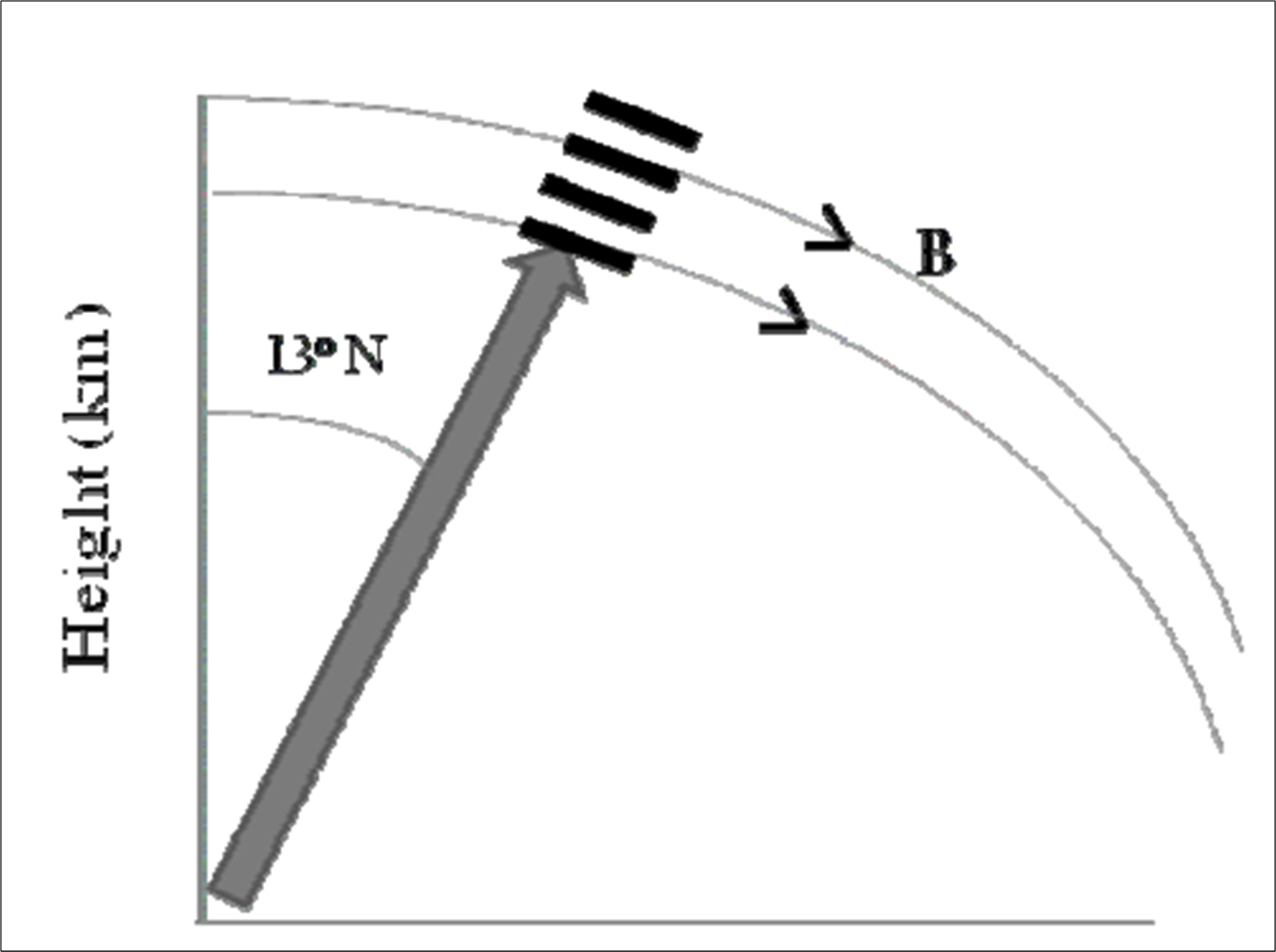

采用天线阵合成垂直于地球磁力线窄雷达波束,当电离层中存在沿磁力线场向分布的不均匀体,其中不均结构尺度为雷达信号波长一半时,会对雷达信号引起很强的后向散射(布拉格散射),通过测量雷达信号的这些散射回波,可获得电离层不均匀体散射强度随时间高度变化,不均匀体多普勒频移和谱宽,从而观测研究电离层中不均匀体特性和时空变化规律。



GSV4004电离层TEC与闪烁观测仪

SIA 电离层相干散射雷达
工作频率:47.%MHz
峰值功率:24 kW
天线增益: 22 dB
波束指向:23°north
波束宽度:Horz. 10°,Vert. 24 °
接收机带宽:18 – 400 kHz
增益范围:80 dB
脉冲编码: 4 bit Complementary
相干积累:4
脉冲重复频率:650Hz; 160 Hz
距离范围:80—200 km; 80—900km
距离分辨率:0.9 km; 4.8 km
天线形式: 12 x2 根5单元Yagi天线
